见证“速度”与“质量”,5G环形器自动化智能组装

见证“速度”与“质量”,5G环形器自动化智能组装 一台6.6米长,涉及14个组装动作,CT只有4s的环形器智能快速组装设备从设计到发货,七海只用了短短的15天时间。

随着5G的快速发展,5G基站建设如火如荼,作为基站中重要的器件-环行器的需求量也将进入爆发增长的阶段。环行器是用来保证基站天线单向传输的隔离功能器件,结构复杂,由十几种元器件组成,包括:接地片,永磁体,中心导体,铁氧体,防旋体等。


环形器 环形器结构 这些要求被组装的产品零部件结构精细,包含有不同作用的多个原片,将原片冲压组装成一体后,其间缝隙要求是0.05mm,组装质量要求高。 依靠人工组装,效率低,主观性强,组装精度也无法保证,无法满足行业需求。如何快速完成十几种精密元器件的精密标准组装,成为了环行器生产厂家*的痛点。 七海基于环行器组装过程中的痛点问题及高效生产追求,在15天内迅速完成一款高精度高节拍的智能组装设备,快速响应客户加急需求。


15天,从设计到出厂 在2019年11月12号接到客户需求的*时间,工程师去到客户现场进行考察,确切的了解客户需求,并在短时间内为客户量身定制环行器组装方案。整套方案设计比较复杂精密,交货期定在一个月之后的12月12号,11月14号却临时接到客户通知,由于生产需要,要求11月24号设备*要入场,这比原定时间整整早了半个多月。 *十天,机械设计部门24小时两班倒,一遍遍修改评审的图纸,不放过一点点的纰漏。采购部门马不停蹄的召集各个供应商,以保证所有物料及时到位。总经理及各个技术部门的技术主干,在现场进行指导,确保遇到问题可以快速解决。从*负责人,到整个生产环节相关的部门,全员上阵,迅速部署,同心协力打下这场难打的“战役”。 15天内完成“全自动生产组装线”设计出图后的备料到生产组装测试周期,这在七海是“前所未有”的案例,面对客户突如其来的要求,七海展现出了宝贵的“加速度”。

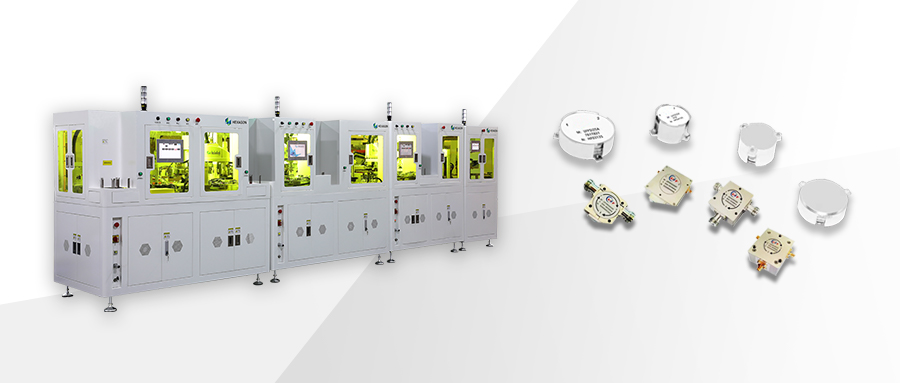

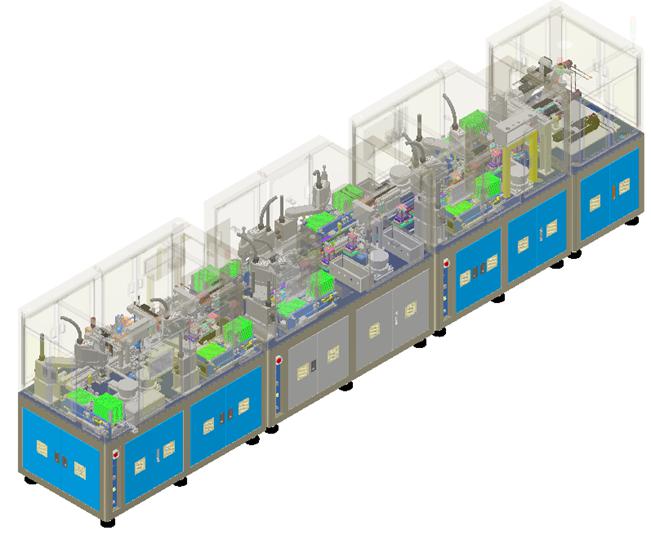

4秒,十几种元器件秒装 设备概况 5G环行器自动组装方案长6.6m,宽1m,高1.7m,总共4单元拼接而成,包含振动盘上料,Tray盘上料,高速PPU组装,机械手组装,线体尾部自动焊锡。 组装动作 方案涉及14种组装动作,环环紧扣,包括中腔自动上料,PIN针插入,接地片的组装,永磁体的组装,防旋体的组装,PIN针焊锡等。 高精度定位 视觉定位系统在料盘上料时进行精准定位,提高组装定位精度。 自动下料 完成中腔组装后,采用转盘的方式,对三个工位的PIN针焊锡并进行高精度温度控制,完成后通过下料机械手,输送至皮带线完成下料。

测量效率 通过全自动生产组装线,整个环节13个流程只要4s,CT时间短、自动化程度高,操作精细,产品质量与组装效率高。 5G环形器自动组装方案为生产组装规避了人工效率低、成本高带来的一系列问题。*限度的节约人力成本,保证产品质量的统一,提升整体质量管理和生产效率,帮助客户在5G市场中强占先机。
