面向汽车差速器壳体的尺寸检测方案
文章出处：七海检测设备 责任编辑：七海检测设备 阅读量次 发表时间：2021-04-08 14:43:18
影像测量仪是基于传统投影仪之上创新发展的设备，自动化测量专机是基于视觉检测技术为特定工件而设计的高精度检测设备。
差速器是汽车传动中的一个重要零件，对于整个汽车在提高行驶的平稳性和通过性方面有着特殊的作用，汽车差速器壳体是整个差速器的主体，外形复杂，尺寸精度及表面质量要求较高，一款基于汽车差速器壳体尺寸检测难点的高精度快速检测平台应运而生，它由七海测量技术公司专业的研发团队设计而成。

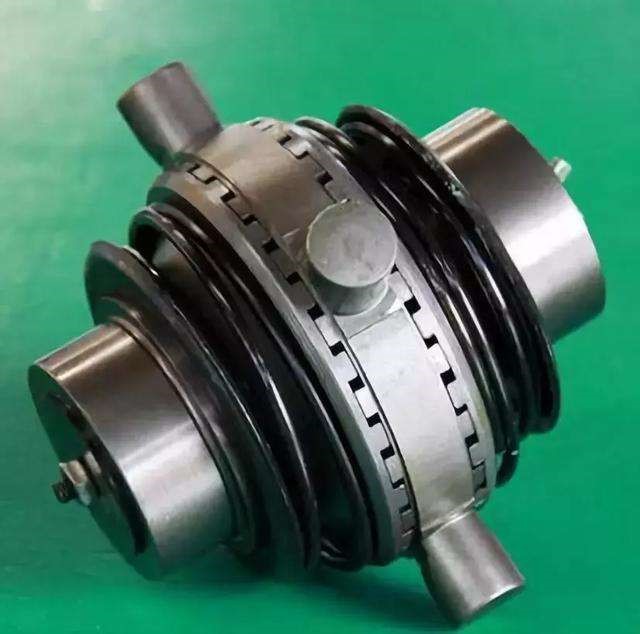

汽车差速器实物图
汽车差速器壳体设备外形尺寸：长：1300mm，宽：1300mm，高：1600mm。检测时间
为45s每件，每小时能完成80件，相较于传统测量方式，效率大幅度提升。设备测量精度：
GRR<20%。同时完成9个孔径，1个槽宽，2个P尺寸的检测。
通过采用人工上料的方式将产品到定制夹具，直线模组移动上CCD及侧面CCD到测量点位；上CCD完成7个点位尺寸测量，侧面CCD同时进行4个点位尺寸测量，点激光同时测量正上方的产品内部尺寸，测量完成后，再由工作人员取料，进行下一轮测量。
方案优势
l 多模组精准定位：通过XYZ线性模组移动上CCD，XZ直线模组移动侧面CCD，实现产品多点位尺寸测量。
l 精心打磨：定制激光、上CCD及侧面CCD。
l 用心设计：通过镂空定位夹具，点激光从下方测量产品内部尺寸P1。
l 高效保证：上CCD、侧面CCD及点激光同时测量产品内部尺寸。
复杂的汽车差速器壳体外型，多个高精度尺寸检测要素。通过汽车差速器壳体测量设备精准把控产品品质，为差速器壳体的安全性和使用可靠性添信助力，
