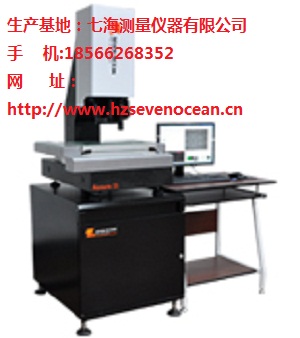

二次元影像仪|深圳七海测量生产仪器永无止境

全球的竞争和质量标准的要求，对机床提出了更高的定位精度、更小的公差及更高的进给率。为了达到这些要求并生产出高品质高精度的零件，必须要测量机床的三维体积定位精度。

二十年前，机床的*定位误差为丝杆的螺距误差及丝杆的热膨胀误差。但现在上述的大部份误差已被大幅度降低，机床的主要误差转而变成垂直度误差和直线度误差。为了达到高的机床三维空间定位精度，机床上所有的3个位移误差、6个直线度误差和3个垂直度误差都必须得到测量与补偿。用传统的量块来测量直线度和垂直度误差是较困难并费时费钱的，通常需要停机数日并要求有经验的行家来进行测量。用激光干涉仪来测量，方便、快捷准确，但是几十万元的仪器购买成本又太高，这是一般企业所难以承受的，而且对于生产数控机床的企业而言，用它来进行上门服务是不现实的。二次元影像仪所以很多企业都选用价格不高，方便测量和携带的步距规。

检测数控机床各坐标方向定位精度:

将步距规放置在工作台上并沿某一坐标方向（X、Y、Z）调整基体使之与某一导轨方向平行（斜度100：0.01）。在主轴头架上吸附刚性较高的磁力表座并装上杠杆千分表（磁力表座和杠杆千分表的质量一定要好，不然会影响测量精度）。因杠杆千分表的质量对检测结果影响较大，故应选用精度高尤其重复性好（不超过0.001mm）的*杠杆千分表。

测量时杠杆千分表测头应处于各量块工作面中心区域。测量Z轴方向（垂直方向）定位精度时，应将步距规直立放置进行检验。出厂检验报告已标出步距规各工作尺寸偏差值，处理测量结果时应将测得值加上工作尺寸的偏差值（带正负号）。修正后的测量结果即为各坐标方向的定位误差，将某坐标方向各点的定位误差记录并绘成坐标曲线，利用记录和曲线图，借助有关软件进行误差修正。陶瓷工作量块的热膨胀率为（9.5±1.0）×10-6 K-1，中间垫块与钢质量块的热膨胀率为（11.5±1.0）×10-6 K-1；当环境温度偏离20°C，还应考虑温度变化可能引起的测量误差。

步距规也叫节距规，阶梯规，它由精密的量块直线排列，*固定于一个坚固的框架中，框架表面进行喷塑或镀层保护处理，可用于检测机床工作台移动精度和校准三坐标测量机，便于调整机床以补偿误差，提高设备定位精度。

现有的步距规有以下几种：

1、用于水平测量(X、Y坐标)的卧式步距规；

2、用于垂直测量(Z坐标)的立式步距规；

3、用于水平和垂直测量的立卧两用步距规。

步距规是一种高精度量具，工作量块有钢质和纳米陶瓷两种。因钢质量块易生锈不易养护且不耐磨损，绝大多数客户选用陶瓷量块步距规，与国外应用情况一致。现新制定的陶瓷量块标准已列入*标准。

步距规的工作尺寸是指各量块外露部分工作面中点间的距离。使用步距规前，应用洁净脱脂棉（可沾少许航空汽油120#）擦净各工作表面。对钢质量块，使用前需除净防锈油，使用中勿用手指触摸量块工作面（手汗极易使钢质量块生锈），用完后应涂防锈油。陶瓷量块不生锈且耐磨耐用。二次元影像仪

1999年至今-----

*家推出国产影像式测绘仪与进口品牌竞争；

*家推出电动CNC自动测量的影像式测绘仪与进口品牌竞争；

*家以纯软体功能实现无光栅工作平台（世界多国专利），领先世界“解决”了阿贝误差及迟滞误差及迟滞误差等世界其他绝大多数厂家无法解决的机械误差；

*家推出专利虚拟夹具，在您的夹具不标准的情况下，仍然可以做精准的矩阵列测量、环形阵列测量及二次编程测量；

*家以Z轴补偿原理真正实现影像3D功能并“解决”了因内应力造成的精度误差困扰；

*家以多镜头联动来实现精密测高功能（专利），此技术领先世界“解决”了影像式测量仪器无法快速并精准测量高度的困难；

*家以无死角旋转照明（专利）来“解决”各种高难度光学测量；

现今加入海克斯康计量集团后的“七海光电”，将在“七海测量”名下，运用海克斯康计量集团的资源和技术优势，引进先进的机械、电子、测头、新型控制技术，软件，传感器等新技术，加大研发投入，引入现代国际化企业管理体系，为中国用户提供*性价比、高效可靠的全新光学影像产品，并提供*的售后服务，同时也为全球光学影像市场注入新的产品。

“七海测量”是继海克斯康计量集团在中国现有的两个生产制造基地之后的第三个集研发、生产制造、销售服务为一体的现代化生产研发中心。电话400-0752-090/手机:18566268352 “七海测量”将以海克斯康计量集团在中国过去十年的成功经验和资源优势为坚实基础，在未来书写新的辉煌篇章。

选择七海光电的四大理由：

1.七海光电16年行业经验全球领先！

1999年在东莞设立影像测量仪研究中心，成为*家进入中国内地生产影像测量仪的国际专业品牌，“七海光电” 曾多次获得政府相关部门的科技与创新奖励，并在影像测量技术方面取得了多项专利，一直以来在技术上领跑影像测量行业。

2.高效可靠的全新光学影像产品

双镜头实时导航测量系统，*影像定位测量导航系统，自动对焦功能,*家以多镜头联动来实现精密测高功能(专利)，此技术领先世界"解决"了一般测量仪器无法快速并精准测量高度的困难。

3.专业的设计制造团队

中国*合资品牌制造经厂商，国内*家生产影像测量仪，国际化的研发团队为客户量身定制设备和提供专业的解决方案。

4.完善的售后服务！

4.1.专业的工程师进行免费产品测量，仪器演示，提供最专业的解决方案

4.2.专业的售后团队定时的跟踪和快速的反应系统?

4.3.24小时免费的售后服务热线
